硬件参数

1、为保证系统稳定性，终端采用嵌入式架构设计，ARM四核处理器，嵌入式Linux操作系统，支持7*24小时工作；

2、终端采用高度集成一体化设计，单机可实现音视频采集、音视频编解码、音视频处理、视频录制、视频点播、视频直播、视频导播等功能；

3、为保证音视频效果，降低录播课室环境噪声，同时保证终端主机系统正常散热，终端需采用静音风扇散热设计；

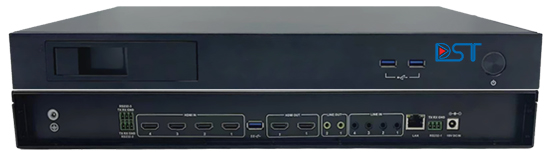

4、终端采用金属机箱，设备高度1U，支持机柜安装方式；

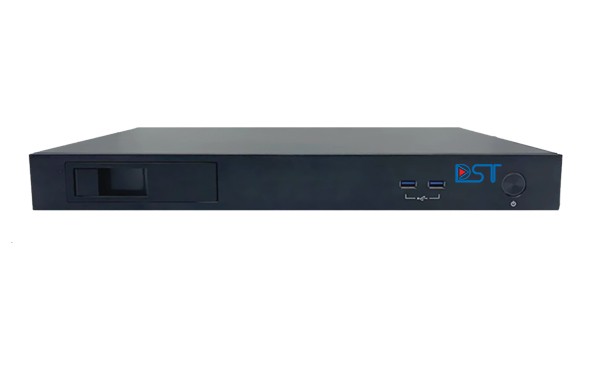

★5、配备3.5寸可插拔硬盘托架，支持主流大容量硬盘,支持热插拔；

6、终端视频支持 H.264、H.265视频编解码标准，视频编码码率可调，支持512kbps~20Mbps，视频分辨率可调，支持640x360~3840×2160；

7、终端音频采用高品质AAC音频编码技术，采样率达48KHz，实现声音的真实还原；

★8、支持≥4路HDMI输入接口并具备音频采集能力，输入接口最大可支持4K分辨率，并向下兼容1080、720等常规分辨率；

★9、支持≥2路高清视频输出，并具备音频输出能力，输出接口最大可支持4K分辨率；

★10、支持≥8路声音输入，其中HDMI音频输入≥4路,线路立体声音频输入≥4路，允许不同视频选择不同的音频进行编码合成；

★11、支持≥4路声音输出，其中HDMI音频输出≥2路,线路立体声音频输出≥2路；

12、支持≥1路10/100/1000M自适应RJ45接口；

13、支持≥3路RS232接口，可外接中控主机、导播键盘、控制面板等设备；

14、支持≥3个USB接口；

★15、终端支持1路4K视频合成电影视频录制；

16、终端支持多种类型视频信号接入，支持标准网络视频信号接入、高速数字信号接入；

17、终端可按需求选配不同容量的3.5寸硬盘，用于录制文件本地存储数据；

18、终端供电方式采用DC 19V安全供电，具有低功耗环保特性。

软件参数

1.系统软件须安装于终端主机内，基于B/S及C/S双管理操作界面架构，支持本地导播、远程导播，导播画面响应快，延时低；

2.系统软件集视频实时预览，视频导播切换、云台控制，录制/直播控制，字幕、台标LOGO、OSD、片头片尾、直播监视、视频点播等多功能于一体；

★3.系统支持多种控制方式，可对终端设备进行录制、直播、导播等控制，控制方式包括：web后台、本地导播、安卓APP、PC客户端；

★4.系统支持在导播界面可实时观看电影、通道一、通道二、通道三、通道四等至少5路视频通道画面，同时支持通过点击画面进行切换；

★5.系统支持可选择任意画面通道进行录制，可支持同时录制所有视频通道，支持生成MP4或TS格式标准视频文件；

★6.系统支持异常视频资源修复功能，支持对设备异常断电、宕机造成的异常损坏视频文件进行修复；

7.系统支持录制时长设定，录制时长到达后自动停止录制；

8.系统支持开机录制功能、设备开启自动录制，支持定时录制功能、可设置8组定时录制任务，支持录制倒计时功能，可自定义倒计时时间；

9.系统支持循环录制，当存储容量快满时，系统会自动删除时间靠前的视频，来存储新录制的视频，避免造成存储不足导致无法录制的现象；

10.所录制的视频文件既可存储在本地硬盘，也支持通过FTP上传至平台、FTP上传具备定时、实时、闲暇等上传模式，同时支持用户随时通过录播主机点播回放视频，并可使用移动磁盘或硬盘拷贝下载；

11.系统支持U盘等外部存储接入主机后，实现本机与U盘同步录制保存的功能。主机正常录制的同时，另存为一份文件保存到U盘中；

★12.系统支持可选择任意画面通道进行直播，可支持同时直播所有视频通道，支持不少于RTMP（push）直播、RTMPS (push)、HLS直播等多种不同直播模式，以适应不同场景直播需求。支持主机开机后自动开始直播功能；支持定时直播功能，提供不少于6组定时直播设置功能；

★13.系统内置流媒体广播功能，在无需部署任何平台服务器的前提下，可通过网络将直播画面实时推送到指定分组的观看端。观看端无需进行任何操作即可直接观看高清直播，最大可支持并发50个点；

14.系统支持相机控制，可以对相机进行放大缩小变焦调节、上下左右控制、云台转动灵敏度等控制，同时支持为每路相机设置/调用≥8个预置位，满足导播过程中快速调用的需求；

★15.系统支持手动模式鼠标点击跟踪功能，可在通过点击导播视频画面，系统将以点击坐标为中心，控制摄像机进行转动，快速定位。并支持使用鼠标滑轮控制摄像机变焦；

16.系统支持8种画面布局模式，包括单画面、画中画、双分屏、三分屏、四分屏等布局，并支持自定义布局画面，满足个性化需求；

17.系统支持9种转场切换特效，包括淡入淡出、格栅、上切、下切、左切、右切等主流转场切换特效，使画面切换柔和自然；

18.支持设置≥5条预设字幕，支持对字幕字体、文字大小、颜色进行设置，可支持通过拖拽方式自定义字幕显示位置；

19.支持设置≥5个预设台标，台标大小比例支持自定义调节，台标显示位置支持通过自带的常用位置快捷快速设定，同时支持自定义拖拽调节台标大小比例及位置；

20.支持设置≥5个预设片头片尾，支持自定义片头片尾持续时间，同时支持通过U盘接入终端的方式，将U盘内的图片作为片头片尾素材；

21.系统界面自带虚拟软键盘，无需外接 USB 键盘，即可进行中英文、数字、符号输入等操作功能；

22.系统支持对视频文件进行点播回放，拖拽播放进度条播放，视频文件下载；

★23.系统支持网络检测功能，可对当前终端所接入网络的状态进行检测，包括：网络连通性、上下行速度等信息；

24.系统支持导入导出终端配置文件，方便用户进行升级、调试、后期维护；

1.规格参数表

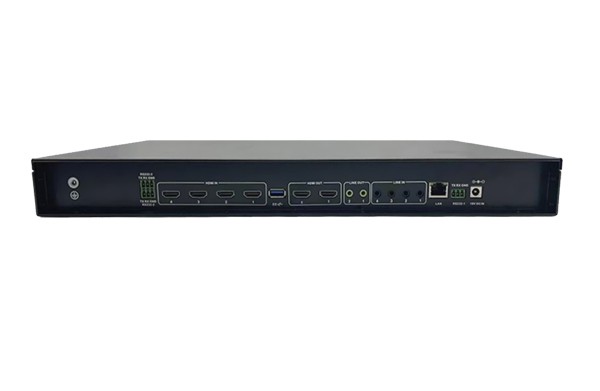

2. 设备接口说明
