硬件参数

1.设备采用一体化嵌入式硬件设计，集成度极高，设备高度为1U；

2. 视频输入接口：6路HD SDI视频输入接口、2路HDMI视频（1080P）输入接口、1路VGA视频输入接口、2路S端子支持CVBS、S-video、YPbPr输入。

4.视频编码格式：H.264 HP；音频编码格式：AAC；最高分辨率支持1080p60；

5.编码码流：设备支持高低码流可调；

★6.支持1路千兆网接口，支持双网段设置，可设置内外网不同的IP地址；

7.音频输入输出：2路Line in接口， 2路Line out；本地导播实时显示音量输出大小音频柱；

8.通讯端口支持4路RS232；1路USB3.0，3路USB2.0接口。

9.12V用电，保证用电安全。

10. 自主研发嵌入式设备，无需安装任何插件，开机即登录系统导播平台，实现实时导播,支持本地导播与远程导播两种导播方式。

11.  课件支持主讲人、课程信息设置，课件内支持添加字幕、当前时间、台标、片头片尾添加，片头片尾支持上传自定义任意图片或文字。

★12. 主机支持精品课、微课、互动课三种模式。 微课模式只需一块背景布即可自动抠像，便于老师录制虚拟微课。支持蓝、绿、任意纯色抠像布设置色号抠像、支持前景视频、背景视频、背景图片三种方式任意组合；

★13. 内置虚拟抠像模式，可支持多通道抠像。内置6套2.5D的虚拟场景，虚拟场景可自定义后台更换，虚拟模式的背景可自定义添加视频。虚拟的场景支持电视框的加入，可自定义设置视频的大小，视频位置可通过鼠标在通道预览窗口拖拽，放大，缩小等操作。抠像支持自定义颜色值。

14.最多支持同时10路视频输入，支持至少一路模拟信号输入;支持2路通道上传mp4视频；支持电影模式和资源模式录制。

15.资源模式下最多可同时录制5路视频，具备存储空间预警功能。支持断电保护，录制过程中突然断电自动保存视频。

16.支持画中画等8种以上分屏格式，含淡入淡出等超过14种以上切换特效。

17.支持手动导播和半自动、自动导播三种方式。自动导播方式，可与图像智能跟踪系统组合，实现全自动跟踪录播；无跟踪系统的情况，支持老师电脑信号接入自动切换。

18.支持TCP/UDP各类云台控制协议，集云台切换于一体的实用控制系统。每个云台摄像机可设置8个预置位，方便在导播的时镜头进行快速的切换，避免垃圾镜头的产生。

19.支持录制的视频同时录制在硬盘或U盘中，支持U盘直接下载视频,支持将U盘中视频上传至主机自定义通道。

20.支持至少5条字幕内容预设或临时输入。支持对文字大小、位置、颜色进行配置调整、位置任意拖动；支持字幕背景图片上传，加强字幕美观可读。

★21.支持10路资源通道同时直播；支持导播通道三路不同码流直播；本机直播并发超100路；资源平台或学校自有平台均可调用直播链接，进行大规模直播讲堂。视频直播码流：25Kbps～6Mbps 可调；支持TS/RTSP/RTMP不同协议直播。

22.远程导播平台内嵌主机，无需其它服务器支撑。可通过IE直接访问。

23.远程导播平台支持页面观看直播、录播课件点播，下载。

★24.录播主机本机支持快速微课制作功能，可在课件中截取相关知识点，将其保存为微课，并对微课进行分类保存;支持对生成的微课资源按照年级、学科进行分类，同时支持条件检索；

25.可自定义开关机时间，进行自我恢复，可远程唤醒。可设置定时录制功能，一次性完成两周内的课程安排。

26.支持对接MCU，通过SIP或H.323协议进行大规模外网互动，支持局域网无需MCU点对点对呼。最多支持4间教室同时呈现在一个互动画面。

27.支持单个教室同时输出两路视频进行互动，分享任意教室VGA视频。

★28.HDMI输入自带图像检测。系统内置图像检测，无需在教师电脑端安装任何插件即可实现教师电脑信号的自动切换，支持阈值，触发，切换停留时长等操作，支持当前VGA锁定状态。

软件参数

1.录播主机提供导播输出画面（通过VGA接口连接显示器），在录播主机上可直接进行录播功能操作，同时内置远程导播模块，可使用电脑通过网络访问远程导播界面进行录播功能操作；

2.导播界面分为信号显示区，录播控制区和功能设置区，界面布局简洁清晰，提供良好的用户体验

3.完成信号连接后，导播界面可自适应显示视频信号，支持不同分辨率的视频混合输入

4.导播系统提供PGM主播窗口和PVW预监窗口，支持手动控制云台摄像机及预置位设置

5.PVW预监窗口支持点控功能

6.系统可接入6路高清视频,2路VGA/HDMI/DVI；

7.导播系统支持一键录制、暂停、直播功能，并单独显示录制和直播时长；

8.支持与跟踪系统对接，在录制过程中自动完成画面跟踪和切换，也可连接导播控制器实现手动切换和跟踪，还可在导播界面中实现上述功能；

9.主播画面支持全屏、双分屏、画中画、三分屏，多分屏等多种显示方式，多分屏显示下支持快速自定义画面布局，同时支持淡入淡出等十余种特效切换方式；

10.系统可录制MP4、FLV两种格式（任选其一）；

11.支持电影模式和资源模式同步录制，资源模式下可在接入的信号中任选5路（最多）进行录制；

12.系统内置rtmp直播服务器，支持200路直播并发，也可将直播流推送到第三方流媒体服务器；

13.系统支持H.264视频编码协议和ACC音频编码协议，录制码率支持512Kbps—60Mbps（可调），外网直播码率支持512Kbps—8Mbps（可调），帧率支持25 Fps、30 Fps、50 Fps、60Fps；

14.系统支持双声道音频输入，音频码率支持128kbps，系统支持音频输入检测和音量调整功能，并在导播界面中显示音量大小；

15.系统支持字幕功能，并支持字幕预设功能（最多5条）

16.系统支持课件预览功能；

17.支持对录播主机进行IP网络设置和测试；

18.可在系统界面中快速将课件拷贝至U盘（支持Fat32、exFat格式的U盘）；

19.导播系统支持关机、重启操作。

20.系统可实时对主机和软件运行状态进行监测，包括CPU、内存、硬盘空间等；

整机外观

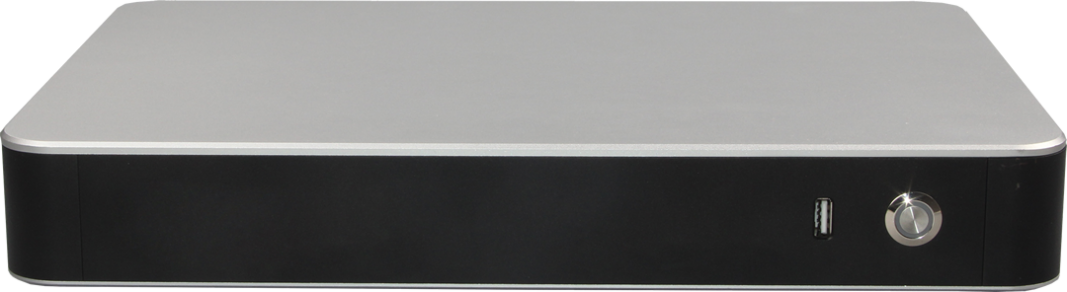

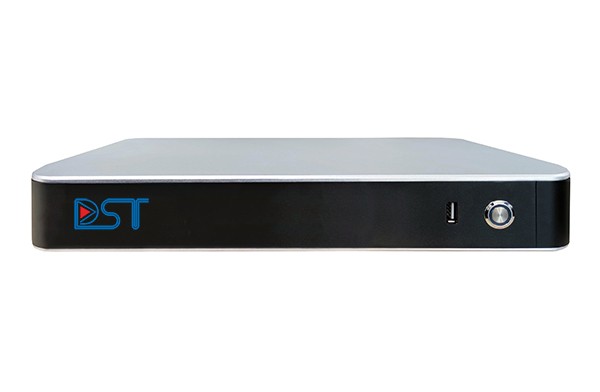

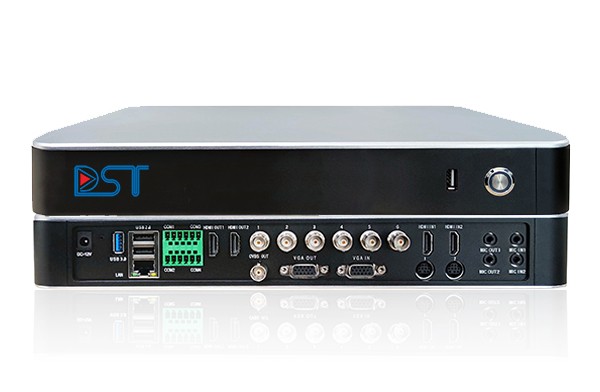

图1  录播主机整机外观

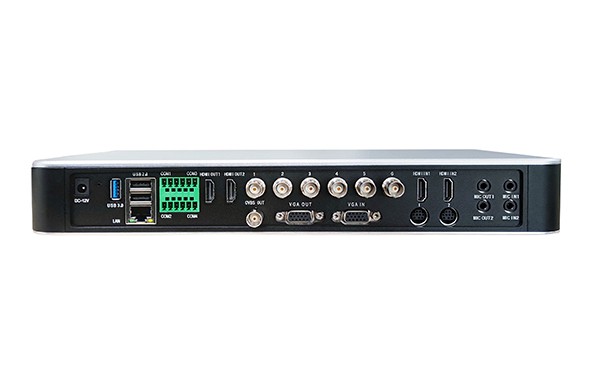

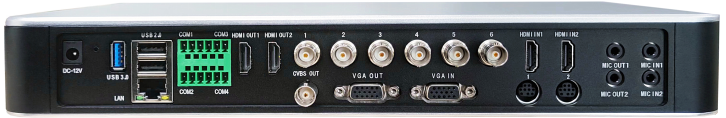

 图2  主机后面板接口图

l 电源口： DC 12V。

l USB3.0：可接U盘本地拷出视频

l USB2.0：2路USB2.0，可接鼠标键盘。

l LAN：千兆网口

l COM 1/2/3/4：4路RS232控制口。

l HDMI OUT：本地直播画面输出。

l HD-SDI 1/2/3/4/5/6：6路HD-SDI输入接口

l CVBS OUT:电影模式标清输出，可接桌面小显示屏。

l VGA OUT：本地导播界面输出。

l VGA IN：VGA信号输入。

l HDMI IN：HDMI信号输入。

l YPBYr/CVBS IN：2路标清信号输入 。

l MIC OUT 1/2：2路音频输出

l MIC IN 1/2：2路音频输入

详细参数

 本地导播系统

l 录播主机提供导播输出画面（通过VGA接口连接显示器），在录播主机上可直接进行录播功能操作，同时内置远程导播模块，可使用电脑通过网络访问远程导播界面进行录播功能操作；

l 导播界面分为信号显示区，录播控制区和功能设置区，界面布局简洁清晰，提供良好的用户体验

l 完成信号连接后，导播界面可自适应显示视频信号，支持不同分辨率的视频混合输入

l 导播系统提供PGM主播窗口和PVW预监窗口，支持手动控制云台摄像机及预置位设置

l PVW预监窗口支持点控功能

l 系统可接入6路高清视频,2路VGA/HDMI/DVI；

l 导播系统支持一键录制、暂停、直播功能，并单独显示录制和直播时长；

l 支持与跟踪系统对接，在录制过程中自动完成画面跟踪和切换，也可连接导播控制器实现手动切换和跟踪，还可在导播界面中实现上述功能；

l 主播画面支持全屏、双分屏、画中画、三分屏，多分屏等多种显示方式，多分屏显示下支持快速自定义画面布局，同时支持淡入淡出等十余种特效切换方式；

l 系统可录制MP4、FLV两种格式（任选其一）；

l 支持电影模式和资源模式同步录制，资源模式下可在接入的信号中任选5路（最多）进行录制；

l 系统内置rtmp直播服务器，支持200路直播并发，也可将直播流推送到第三方流媒体服务器；

l 系统支持H.264视频编码协议和ACC音频编码协议，录制码率支持512Kbps—60Mbps（可调），外网直播码率支持512Kbps—8Mbps（可调），帧率支持25 Fps、30 Fps、50 Fps、60Fps；

l 系统支持双声道音频输入，音频码率支持128kbps，系统支持音频输入检测和音量调整功能，并在导播界面中显示音量大小；

l 系统支持字幕功能，并支持字幕预设功能（最多5条）

l 系统支持课件预览功能；

l 支持对录播主机进行IP网络设置和测试；

l 可在系统界面中快速将课件拷贝至U盘（支持Fat32、exFat格式的U盘）；

l 导播系统支持关机、重启操作。

l 系统可实时对主机和软件运行状态进行监测，包括CPU、内存、硬盘空间等；

精品课录制

l 支持电源模式和资源模式画面预览；

l 支持显示当前录制时间和直播时间；

l 支持一键应用台标、日期、字幕等信息，支持字幕拖动到任意位置；

l 支持手动控制云台摄像机、手动导切、设置预置位等易用；

l 支持多种视频显示风格，包括双分屏、多分屏、画中画等，支持自定义画面布局；

l 支持多达14种切换特效，包括淡入淡出、水平/垂直横移等；

l 满足精品课程录制。

微课堂录制

l 支持一键微课堂录制、直播，单独显示录制时长和直播时长；

l 支持自定义背景图像导入；

l 支持复用老师特写摄像机，无需另外架设专用拍摄相机。

互动课

l 最大支持1对4实时音视频互动，无需另外架设MCU主机，保证每间教室使用同一品牌录播主机即可；

l 支持多分屏显示各个教室导播画面；

l 主讲教室支持随时接入/断开各个听讲教室的视频传输及声音；

l 支持一键应用台标、字幕、logo等预设信息。

远程导播微课系统

  导播管理：

l 基于B/S架构，使用浏览器即可访问，无需安装任何插件和客户端；

l 远程导播界面提供视频监看功能；

l 支持PTZ控制，提供四个预置位；

l 支持淡入淡出、圆形渐变等十五种切换特效；

l 支持一键录制、暂停、直播功能，并单独显示录制和直播时长；

l 支持手动和自动导播切换；

l 支持全屏、双分屏、画中画、三分屏、五分屏画面拼接操作；

l 支持对视频编码、音频编码、网络IP进行设置；

l 支持字幕功能，并支持字幕预设功能（最多5条）；

l 支持显示系统时间；

l 支持上传片头片尾、台标；

l 支持对直播、互动、跟踪进行设置；

l 支持定时开机关机、手动重启；

l 可控制系统访问人数，录课状态下支持1人、3人、7人、10人，空闲状态下支持1人、5人、10人、20人；

l 支持远程导播用户角色、权限、密码设置；

l 支持录播主机名称设定，在线网络升级维护；

l 支持搜索工具下载。

资源管理：

l 系统在资源管理平台首页提供直播预览窗口；

l 资源管理平台支持课件管理、直播、点播；

l 课件按时间顺序排列，支持按时间进行检索，并可选择电影模式或资源模式课件进行预览，系统自动抓取第一帧作为封面；

l 系统可将录制完毕的课件上传至指定服务器，并可对课件进行删除、下载操作；

l 系统内置课件编辑功能，可对课件进行截取、删除、合并等操作；

l 系统提供微课制作功能，可在课件中截取相关知识点，将其保存为微课，并对微课进行分类保存。

产品特点

l 高度集成 系统稳定

一体化嵌入式LINUX系统，带来更稳定的用户体验；单板卡设计，所有信号均在一体化板卡中进行采集、编码、录制、直播和存储，减少信号链路造成的信号衰减和维护成本，确保系统长期稳定运行；

l 操作简单 零培训

系统提供良好的用户体验，使用简单方便，界面简洁清晰，无需培训即可使用。系统提供图形化界面，四个录播常用按钮和八个系统设置功能均采用具备高识别度的图标，减少用户的误操作和记忆难度。

l 接口丰富 性能优越

系统支持8路高清1080P信号接入，支持TRSP网络流、HD-SDI、HDMI、DVI、VGA、CVBS、YPBPr(全接口)等多种信号混合输入满足录播、直播应用，功能丰富。

l 实时互动

系统内置实时互动模块，无需外置MCU等即可实现双向互动，最大支持4路互动画面同时互动，延时1秒以内。

l 使用方便 应用灵活

系统即可支持直接在录播主机上进行录播操作，也可通过网络实现远程录播控制，适应多种不同应用场景，帮助管理员便捷地完成优质课、精品课和校本资源录制。

l 实时高清 无损输出

支持HDMI高清直播输出，零延时，无压缩，无损失，真高清，快速构建超高质量的教学观摩环境，给用户更好的视觉体验；也可为其他教学应用提供高质量音视频信号。

l 高清直播 强悍专业

系统内置高性能直播组件，独有的流媒体优化技术，单台录播主机即可实现200路高清1080P直播，配合专业直播方案可实现万人级的大规模直播。

l 一键抠像

系统支持一键微课模式录制，默认以PPT画面为底图，支持自动加载图片；

l 功能丰富 物超所值

系统提供录播、直播、互动课堂、微课、在线编辑、课件管理等功能，满足学校常见应用。

l 零噪音 低功耗

整机功耗小于36W，无风扇结构设计，保障系统稳定运行的同时，完全杜绝噪声干扰，给教室一个安静的上课环境。
