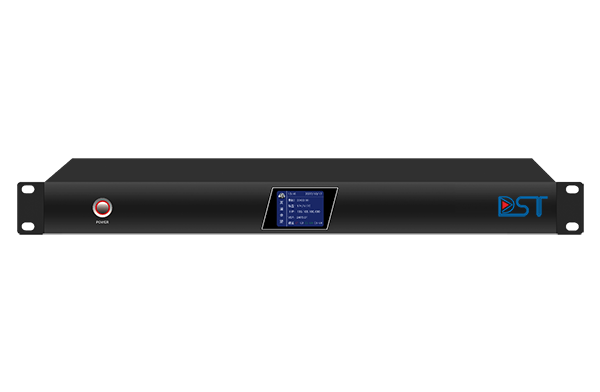

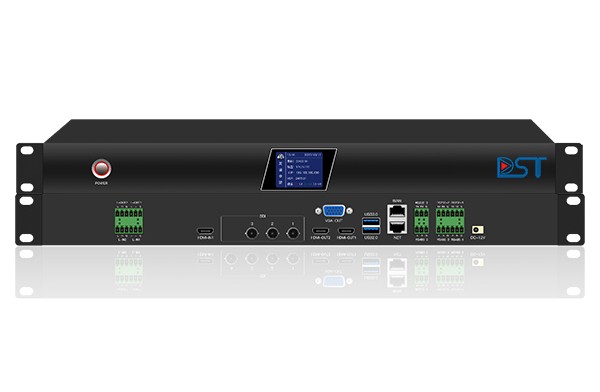

精品录播主机 RVC1003
RVC1003是一款集录制、直播、点播、智能导播、存储等多功能于一体的集成录播设备，基于嵌入式硬件架构设计，产品高度稳定。设备支持4场景（老师全景、老师特写、学生全景、电脑信号）的音视频采集录制，配合跟踪系统实现全自动跟踪导播。设备支持电影模式+资源模式同时录制和直播，画面支持1/2/3/4//6分屏、画中画模式显示和录制
规格参数表
型号 | RVC1003 |
系统结构 | 嵌入式Linux系统 |
视频输入 | 3路SDI输入，1路HDMI输入 |
视频输出 | 2路HDMI，1路VGA输出 |
输入分辨率 | SDI：1080P@25fps～1080P@60fps HDMI：1024*768@60HZ～1920*1080@60HZ |
音频输入 | 1路LINE in非平衡输入，3pin凤凰端子接口 |
音频输出 | 2路LINE out，3pin凤凰端子接口 |
音频编码 | AAC |
视频输出格式 | MP4 |
视频编码帧率 | 1～30fps |
视频码率 | 500kbps~40Mbps可调 |
音频码率 | 8~128KB可调 |
数据存储 | 标配1T硬盘，支持扩展 |
RS485接口 | 4组 |
RS232接口 | 2组 |
网络 | 1个1000M网口 |
USB接口 | 1个USB2.0，1个USB3.0 |
导播功能 | 视频预览/直播画面监视/视频切换/预直播画面监视/直播画面多分 屏显示/双电影导播模式/片头片尾/特技效果/字幕/角标logo等 |
录播功能 | 实时推流/同步录制/电影模式录像/资源模式录像/资源模式和电影 模式同时工作/手动和全自动导播/一键开启推流和录像/本地通道 回放/内置播放器/双导模式下两个电影模式同时工作 |
软件升级 | 支持网络升级、RS232串口升级 |
存储模式 | 支持内置硬盘、外接USB存，支持USB导出，支持FTP下载、 上传录像 |
直播协议 | 支持RTMP、RTSP、UDP、TCP |
网络协议 | 支持TCP、UDP、RTMP、RTSP、FTP、DHCP |
工作电源 | DC 12V/3A |
设备尺寸 | 1U机架式 |

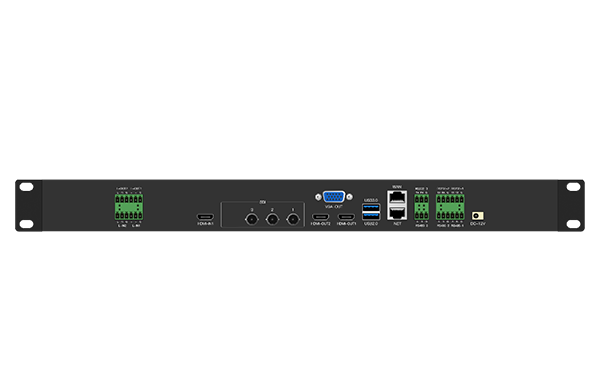

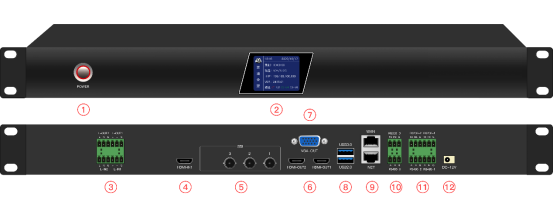

设备接口说明
标号 | 接口标识 | 说明 |
1 | 电源口 | DC 12V/3A |
2 | USB3.0接口 | 1个USB3.0用于外接U盘或移动硬盘进行文件拷贝或录制存储、外接鼠标操作。 |
3 | NET | 网络接口 |
4 | USB2.0接口 | 1个USB2.0用于外接U盘或移动硬盘进行文件拷贝或录制存储、外接鼠标操作。 |
5 | HDMI OUT2 | 视频输出接口，支持音频。默认输出PGM画面，可通过软件设置输出为导播界面或PGM画面 |
6 | HDMI OUT1 | 视频输出接口，默认输出导播操作界面，可通过软件设置输出为导播界面或PGM画面 |
7 | HDMI-IN | 视频信号输入接口，支持音频。用作教学电脑或一体机信号输入，最大支持1080P@60FPS |
8 | VGA OUT | 视频输出接口，默认输出导播操作界面，可通过软件设置输出为导播界面或PGM画面 |
9 | SDI-IN | 3路3G-SDI输入接口，用于摄像机图像输入，最大支持1080P@60FPS |
10 | LINE IN | 非平衡音频输入接口 |
MIC IN | 平衡音频输入接口 | |
LINE OUT1 | 非平衡音频输出接口 | |
LINE OUT2 | 非平衡音频输出接口 | |
11 | 监听口 | 接3.5mm耳机，监听PGM声音 |
12 | COM口 | 4个口均支持RS485，其中COM3和COM4支持RS232，用于外接导播键盘和中控等设备 |
